Gravitációs és nyomás alatti multimédia szűrők

Ipari töltetes szűrők

Gravitációs és nyomás alatti multimédia szűrők

A szilárd lebegőanyag tartalmú vizek szennyezőanyagainak eltávolítására HF-MMF típusú multimédia szűrő berendezések alkalmazását javasoljuk. A többrétegű szűrőtöltettel rendelkező, nyomás alatti szűrőkészülékek alkalmasak önállóan, vagy előkezelési folyamatok bevonásával 25-50 µm méretű szennyezők visszatartására. A folyamat során a kiszűrt szennyeződések eltávolítására időprogram és/vagy nyomáskülönbség alapján ellenáramú mosási művelet kerül alkalmazásra. A berendezések automatikus működéssel rendelkeznek, alapkivitelben tömb-, vagy egyedi szelepes kialakításúak, a szűrőoszlopok pedig polietilén bélésű üvegszálas poliészterből (FRG), illetve felületkezelt szénacélból készülnek. Egyedi szelepes kivitel esetén a berendezés vezérlését és működésének megjelenítését Unitronics PLC egység biztosítja.

Ivóvíz és kommunális felhasználású vizek kezelése

Ipari és mezőgazdasági szűrt víz igények előkészítése

Technológiai hulladékvizek, szennyvizek kezelése

Vízkezelő rendszereknél előkezelés

TERMÉKISMERTETŐ

A szilárd lebegőanyag tartalmú vizek szennyezőanyagainak eltávolítására HF-MMF típusú multimédia szűrő berendezések alkalmazását javasoljuk. A többrétegű szűrőtöltettel rendelkező, nyomás alatti szűrőkészülékek alkalmasak önállóan, vagy előkezelési folyamatok bevonásával 25-50 µm méretű szennyezők visszatartására. A folyamat során a kiszűrt szennyeződések eltávolítására időprogram és/vagy nyomáskülönbség alapján ellenáramú mosási művelet kerül alkalmazásra. A berendezések automatikus működéssel rendelkeznek, alapkivitelben tömb-, vagy egyedi szelepes kialakításúak, a szűrőoszlopok pedig polietilén bélésű üvegszálas poliészterből (FRG), illetve felületkezelt szénacélból készülnek. Egyedi szelepes kivitel esetén a berendezés vezérlését és működésének megjelenítését Unitronics PLC egység biztosítja.

ALKALMAZÁSI TERÜLET

  • Ivóvíz és kommunális felhasználású vizek kezelése
  • Ipari és mezőgazdasági szűrt víz igények előkészítése
  • Technológiai hulladékvizek, szennyvizek kezelése
  • Vízkezelő rendszereknél előkezelés

TERMÉKJELLEMZŐK

  • Autotrol típusú tömbszelepes kialakítás

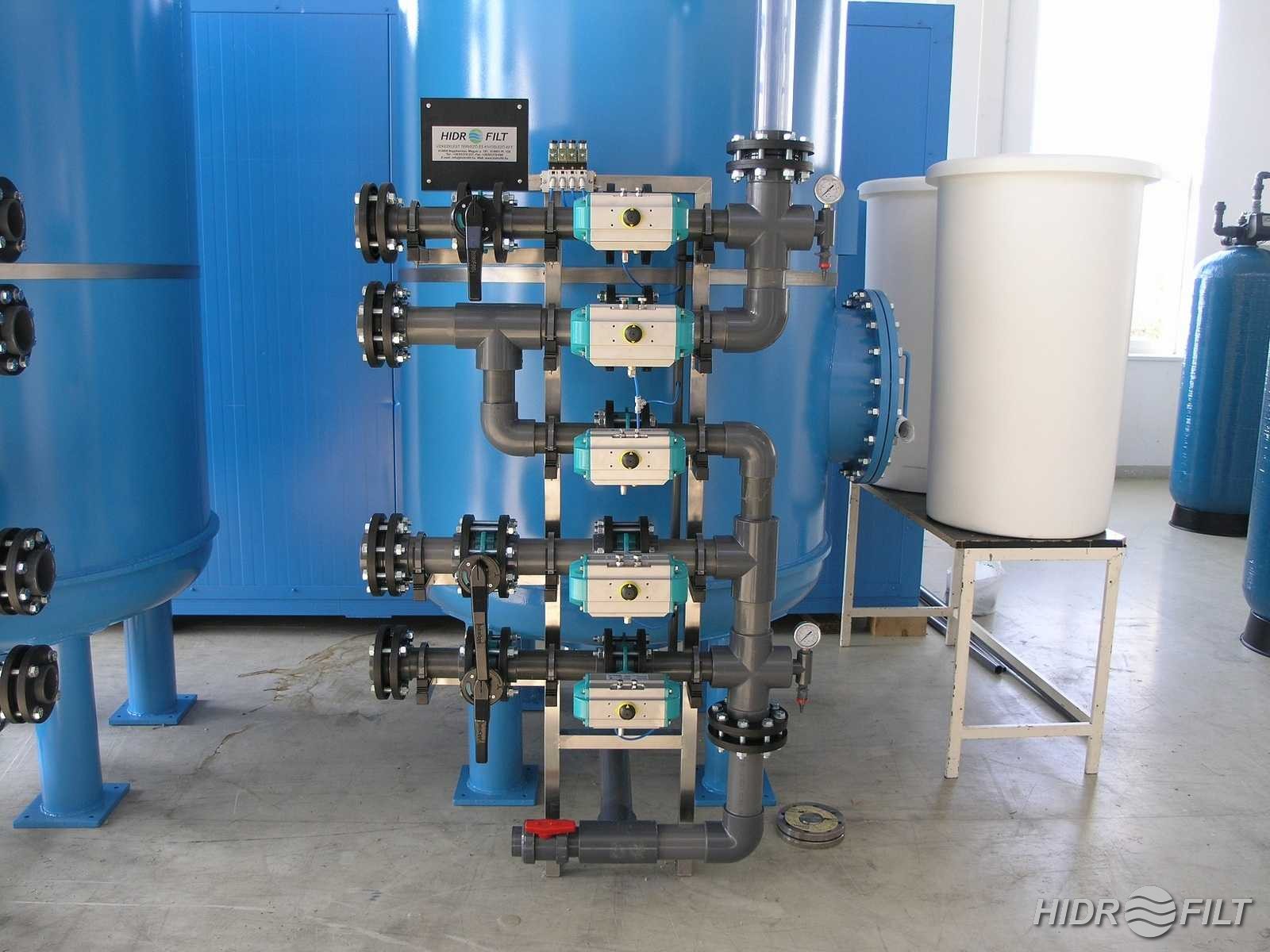

  • Pneumatikus és/vagy elektromos egyedi szelepes kivitel
  • Nyomás és mennyiségmérés
  • PLC vezérlés és megjelenítés
  • Csőrendszer anyaga PVC vagy PP
  • OTH engedély

ALAPKIALAKÍTÁSOK

  • Nyomástartó oszlop:
    • Ø910 méretek esetén polietilén bélésű üvegszálas poliészter,
    • ≥ Ø1000 méretek esetén felületkezelt szénacél.
  • Szerelvényezés és vezérlés:

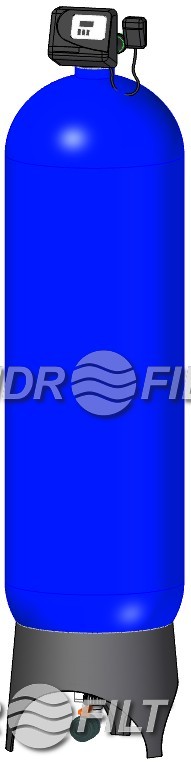

    • Ø550 méretek esetén tömbszelepes kivitel,

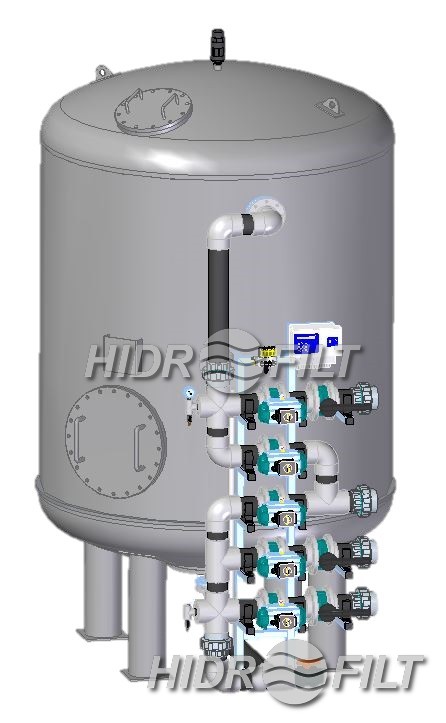

    • ≥ Ø600 méretek esetén egyedi szelepes kivitel PLC vezérléssel.

ÜZEMELTETÉSI JELLEMZŐK

  • Névleges kezelési térfogatáram:
  • Áramlási sebesség szűrésnél:
  • Szűrhető szemcseméret:
  • Üzemi nyomás:
  • Üzemi vízhőmérséklet:
  • Teljesítményfelvétel:
0,8 – 140 m3/h
10-20 m/h
>25 µm
2,0 – 6,0 bar
5 – 45 C°
5 – 200 W

OPCIÓK

  • Előkezelő koaguláló szer adagolás
  • Előkezelő derítési technológia
  • Fertőtlenítő vegyszer adagolás
  • Típus készülékektől eltérő méretű készülék
  • Korrózióálló acél anyagú szűrőoszlop és csőrendszer
  • Clack, vagy Fleck típusú tömbszelep
  • Siemens vezérlőegység
  • Felhasználói igényeknek megfelelő kialakítás



TÖMBSZELEPES KIVITEL FRG SZŰRŐOSZLOPPAL

Azonosító

Típusjel

Névleges teljesítmény
[m3/h]

Csatlakozó méretek
[m]

Befoglaló méretek
mélység x szélesség x magasság [mm]

Tömeg
nettó /bruttó
[kg]

2384

HF-MMF-250-A/T-P

0,8 - 1,0

DN25

340 x 270 x 1570

70 / 110

2385

HF-MMF-300-A/T-P

1,3 - 1,8

DN25

350 x 350 x 1570

110 / 170

2386

HF-MMF-350-A/T-P

1,6 – 2,1

DN25

360 x 360 x 1520

160 / 240

2387

HF-MMF-400-A/T-P

1,9 - 2,6

DN32

370 x 360 x 2050

190 / 300

2388

HF-MMF-450-A/T-P

2,6 – 3,5

DN32

500 x 500 x 2200

270 / 420

2389

HF-MMF-550-A/T-P

3,6 – 4,8

DN40

500 x 650 x 1940

350 / 540



EGYEDI SZELEPES KIVITEL FRG SZŰRŐOSZLOPPAL

Azonosító

Típusjel

Névleges teljesítmény
[m3/h]

Csatlakozó méretek
[m]

Befoglaló méretek
mélység x szélesség x magasság [mm]

Tömeg
nettó /bruttó
[kg]

2390

HF-MMF-600-A/TS-P

4,4 - 5,8

DN32/DN32/DN32

1060 x 794 x 2660

530 / 810

2391

HF-MMF-760-A/TS-P

7,0 - 9,3

DN32/DN32/DN40

1340 x 950 x 2600

770 / 1200

2392

HF-MMF-910-A/TS-P

9,8 - 13,0

DN32/DN32/DN50

1380 x 950 x 2800

1000 / 1600

7000

HF-MMF-1000-A/TS-P

13,6 - 18,1

DN40/DN40/DN65

1800 x 1100 x 2900

1800 / 2600



EGYEDI SZELEPES KIVITEL ACÉL SZŰRŐOSZLOPPAL

Azonosító

Típusjel

Névleges teljesítmény
[m3/h]

Csatlakozó méretek
nyers-/szűrt-/szennyvíz
[mm]

Befoglaló méret
mélység x szélesség x magasság [mm]

Tömeg
nettó /bruttó
[kg]

2393

HF-MMF-1000-A/TS

11,8 - 15,7

DN40/DN40/DN50

1600 x 1300 x 2900

2100 / 3100

2394

HF-MMF-1200-A/TS

17,0 - 22,6

DN40/DN40/DN65

1850 x 1400 x 2850

2800 / 4300

2397

HF-MMF-1400-A/TS

23,1 - 30,8

DN50/DN50/DN80

2100 x 1500 x 3000

3600 / 5700

2395

HF-MMF-1600-A/TS

30,2 - 40,2

DN65/DN65/DN80

2400 x 1600 x 3100

4600 / 7400

2399

HF-MMF-1800-A/TS

38,2 - 50,9

DN65/DN65/DN100

2600 x 1900 x 3300

5900 / 9600

2396

HF-MMF-2000-A/TS

47,1 - 62,8

DN80/DN80/DN100

2800 x 2100 x 3600

7300 / 12700

2398

HF-MMF-2400-A/TS

67,9 - 90,5

DN125/DN125/DN125

3400 x 2400 x 3850

10600 / 18600

2400

HF-MMF-2800-A/TS

92,4 - 123,2

DN100/DN100/DN150

3800 x 2850 x 4030

14000 / 25500

2401

HF-MMF-3000-A/TS

106,0 - 141,4

DN100/DN100/DN150

3000 x 3745 x 3500

15900 / 29500
